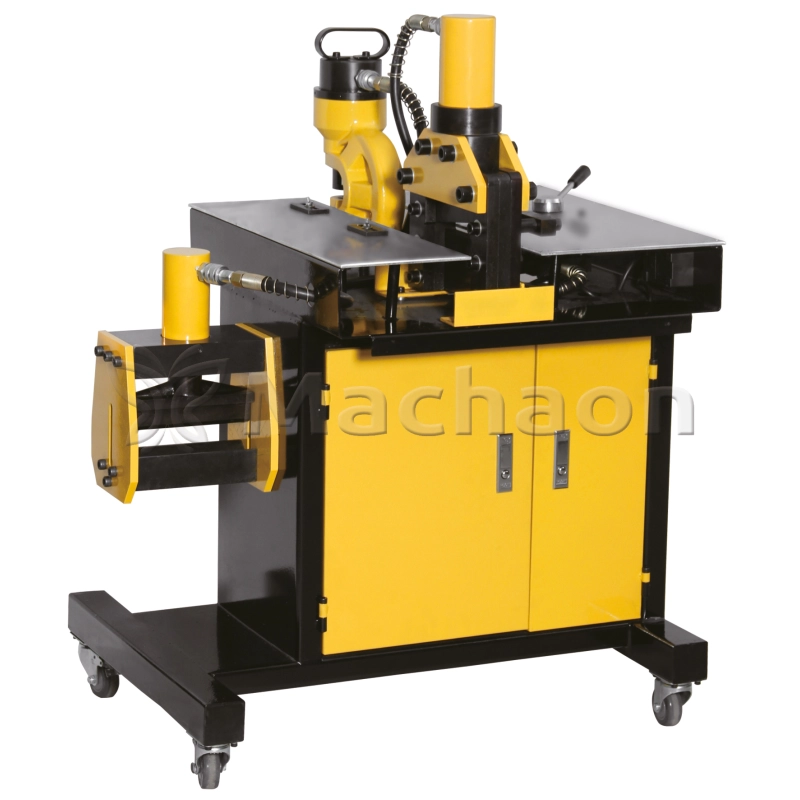

Stanowisko do obróbki szyn prądowych SM-200

Stanowisko do obróbki szyn prądowych SM-200 przeznaczone jest do cięcia, gięcia i perforacji miedzianych i aluminiowych szyn prądowych. Ale można jednak pracować i ze zwykłymi płaskownikami stalowymi. Stanowisko do obróbki szyn prądowych stanowi sobą zamontowane na wygodnej podstawie moduły (prasy) SDH-35, SGH-200 i SNH-200.

Źródłem ciśnienia stanowiska do obróbki szyn prądowych służy pompa z sterowaniem nożnym PHE08МF1E8, do której moduły są podłączone przez 5-pozycyjni zawór sterujący kierunkowy RV700. Ten zawór steruje w następny sposób: kierunek1-powrót- kierunek2-powrót- kierunek3.

Moduły połączone wężami wysokiego ciśnienia z szybkozłączkami. W razie potrzeby, każdy moduł może być łatwo odłączony i zdjęty ze stanowiska do transportowania.

Stanowisko do obróbki szyn prądowych SM-200 - to łatwa i wygodna obróbka szyn prądowych

Uwaga! Stanowisko dostarczane bez oleju. Olej hydrauliczny należy zakupić oddzielnie. Typ oleju - HL15

Kompletowanie:

• Prasa do wycinania otworów w metalu SDH-35 z matrycami

  • Matryca 10,5 mm (3/8") pod M10
  • Matryca 13,0 mm (1/2") pod M12
  • Matryca 17,0 mm (5/8") pod M16
  • Matryca 20,5 mm (3/4") pod M20
• Giętarka do szyn prądowych SGH-200
• Prasa do cięcia szyn prądowych SNH-200
• Pompa elektrohydrauliczna PHE08MF1E8 z pilotem nożnym przewodowym

• Zawór sterujący kierunkowy 5-drogowy RV700
• Manometr glicerynowy
• Przewody hydrauliczne do podłączenia wszystkich elementów

Dane techniczne:

• Grubość szyn (miedzianych lub aluminiowych), mm - 12
• Grubość stalowych wyrobów (płaskowników, kątowników, ceowników), mm - 8^*
• Zasilanie, V: 230

• Waga, kg - 190

• Rozmiar opakowania, cm - 90x70x120

Dodatkowo do SDH-35 można zamówić okrągłe i owalne (fasolkowe) końcówki

Stanowisko do obróbki szyn prądowych SM-200 jest objęte 12-miesięczną gwarancją. Nie dotyczy elementów roboczych: końcówki do SDH-35, noże do SNH-200 itp.
